产品详细
  • 产品名称: 硬质合金高速拉丝模 拉丝模毛坯

QQ交流

硬质合金拉丝模具工作工艺解说


- 进口区:进口区进行精密抛光,便于进口穿丝顺利,并且方便拉丝润滑剂回旋
- 润滑区:对润滑区进行高度抛光,使线材轻松过渡
- 压缩区:直线型工作区可减少拉拔阻力,变点接触为面接触,减少摩擦力和模具磨损,变形结构更合理、稳定。

               上道次进线变粗或者变细都能顺利拉拔
- 定径区:直线型定径区可长时间保证线材的精确直径,光洁度和不圆度
- 安全角:安全角可以保证线材拉出无伤痕,寿命有越拉越长的趋势
- 出口区:出口区可以保证线材出线顺畅



株洲精特硬质合金有限公司一直致力于生产高质量的硬质合金产品,如果您有任何相关的问题或者询价,
致电:0731-28107372
阿里巴巴销售官网:http://gtcarbide.1688.com

硬质合金高速拉丝模的性能应用:
株洲精特硬质合金有限公司可生产各种规格的硬质合金高速拉丝模系列产品,随着微孔细晶粒模的开发成功,公司硬质合金高速拉丝模的生产技术基本达到国际先进水平。可为客户提供组织结构均匀,综合性能优良的高强度、高耐磨、高精度硬质合金高速拉丝模,产品可满足高速拉拔,拉制钢丝、钨丝、钼丝、铜丝等制品对表面质量和使用寿命的高要求。


硬质合金高速拉丝模的牌号选择及推荐用途
- YG6X:适于应力不大的条件下,拉制直径6.0mm以下的钢丝、有色金属线材或棒材。
- YG6:适于应力较大的条件下,拉制直径20mm以下的钢丝、有色金属及合金棒材,也适应于拉制直径10mm以下的管材。
- YG8:适于拉制钢筋、有色金属线材及合金棒材、合金管材,也适合制作机械耐磨零件。
- YG15:适于高压缩率下的钢筋及钢管的拉拔以及制作冲压模具。
- YG20:适于制作冲压模具,应用于冲压手表零件、电池壳、牙膏皮小尺寸钢球、螺钉、螺帽等
- YB20C:适于制作冲压模具,主要应用于轴承、工具、标准件等冷墩、冷冲行业,以及弹头及弹壳的冲压。





买家须知:
所有产品价格属性、尺寸规格、牌号推荐、运费说明,仅供参考,
详情请拨打咨询热线400-1818-381,或者旺旺联系咨询。
本公司可提供来图来样定做,厂家直供,质优价廉有保障!
量大从优,欢迎来电咨询!!


株洲精特硬质合金有限公司一直致力于生产高质量的硬质合金产品,
如果您有任何相关的问题或者询价,致电:0731-28107372
阿里巴巴销售官网:http://gtcarbide.1688.com







实物

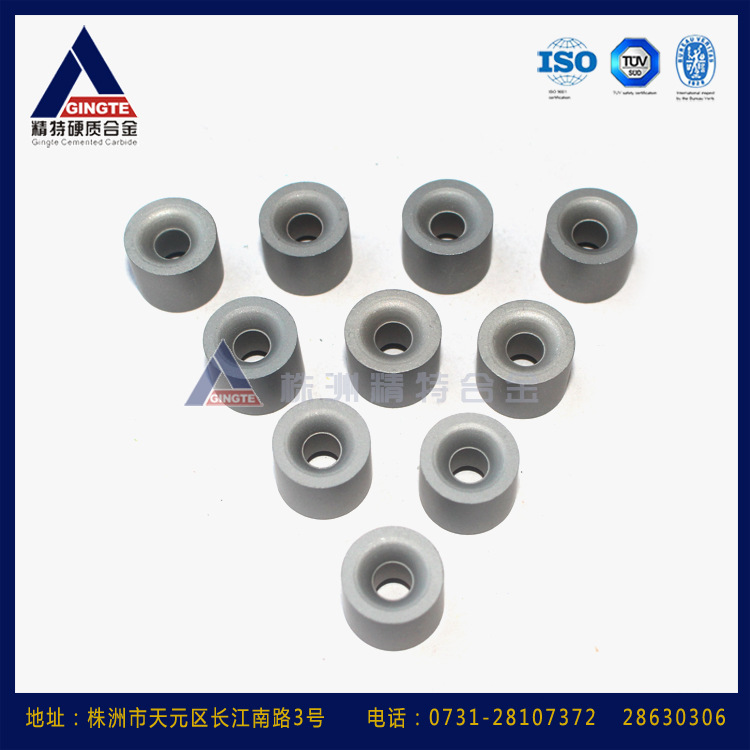

拉丝模1-3

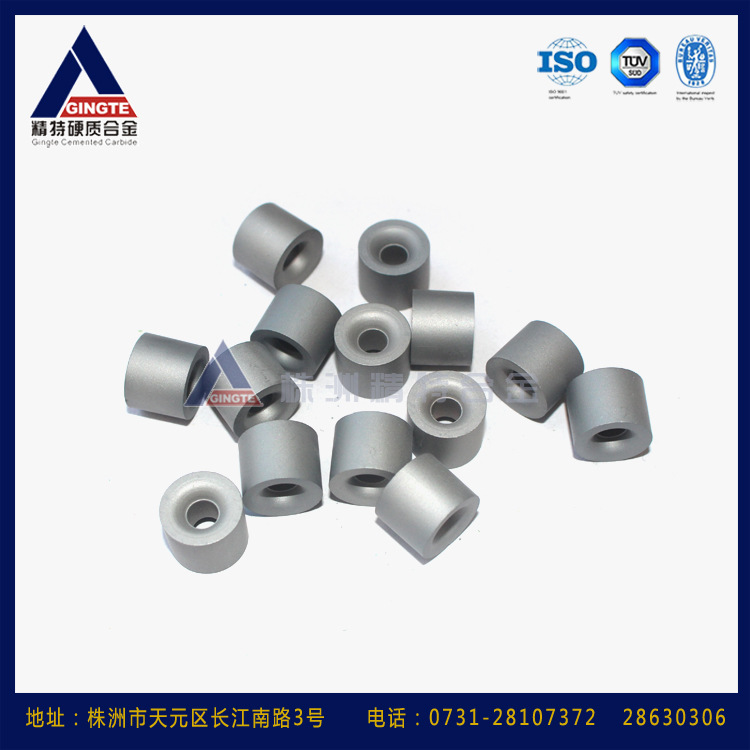

拉丝模1-2

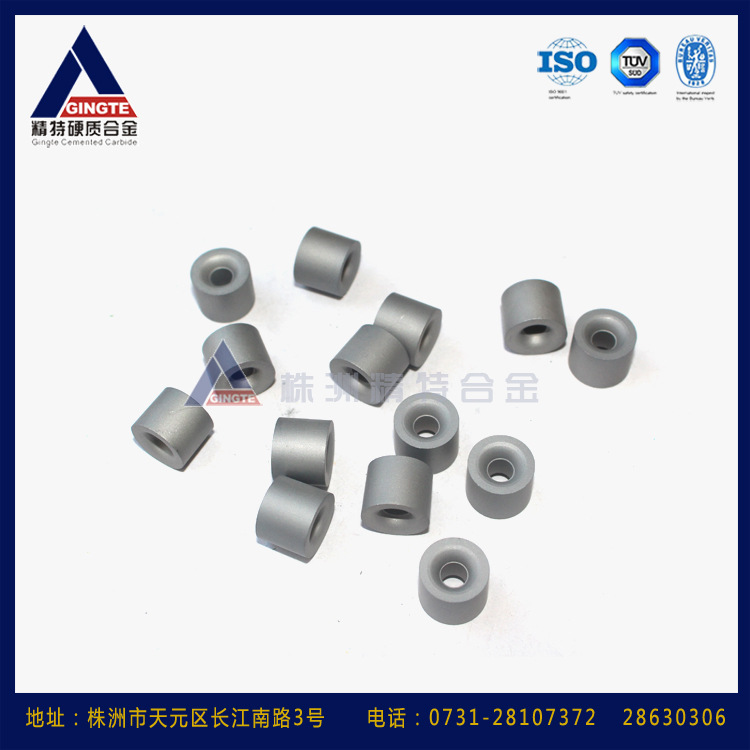

拉丝模1-1

精特镦模牌号介绍
螺帽模牌号:
牌号 对应ISO牌号 WC % CO % 晶粒度 密度 洛氏硬度 维氏硬度 抗弯强度 适用范围
g/cm3 HRA HRC HV N/mm2
GL50 G40 78 22 2.4 13.5 81.5 60.6 730 ≥4000 适用于工作负荷较大的沉头模、螺帽模
GL55 G40 76.5 23.5 2.4 13.35 81 60 697 ≥4150 适用于工作负荷较大的沉头模、螺帽模
GL60 G50 75 25 2.4 13.2 50.5 58.8 685 ≥4250 螺帽下模、能承受较大负荷以及不锈钢螺杆冲压
GL65 G50 72 28 2.4 12.9 79 56 316 ≥4500 螺帽下模、能承受较大负荷以及不锈钢螺杆冲压





螺丝模牌号:
牌号 对应ISO牌号 WC % CO % 晶粒度 密度 洛氏硬度 维氏硬度 抗弯强度 适用范围
g/cm3 HRA HRC HV N/mm2
GL30 G30 85 15 2.4 14.1 85.5 67.6 980 ≥3400 高耐磨性、红冲模具、缩径模具、单次变形量小的模具
GL35 G30 84 16 2.4 14 85 66.6 950 ≥3500 高耐磨性、红冲模具、缩径模具、单次变形量小的模具
GL36 G40 82 18 3.4 13.85 84 65 832 ≥3600 通用性强、直杆模具、螺杆模上模
GL40 G40 80 20 4.4 13.7 82.2 61.5 780 ≥3800 通用性强、直杆模具、螺杆模上模



模具型号介绍
型号(Type) 外径(D) 内孔(d) 高度(H) 公差
D d H
φD10~14×φd× 10~14 1.0~5.0 15~40 D×+3% d×-3% H×+3%
φD15~24×φd× 15~24 1.5~8.0 20~60
φD25~40×φd× 25~40 1.5~25 30~60
φD42~70×φd× 42~70 2.0~50

20~90



    硬质合金冷墩模是一种以硬质合金(WC)为主要原料,再加上其它贵重金属和粘贴相经采用粉末冶金方法压制烧结

而成的高硬度、高强度的合金材料,广泛用于国民生产加工领域。

主要用于:各种金属及非金属粉末的模压及冲压、压缩率大的钢棒、钢管拉伸,较大应力下工作的顶锻、穿孔及冲压模具

,机器配件、模芯、制作冲压模具,如冲压手表零件、乐器弹簧片等;

冲制电池壳、牙膏皮的模具;小尺寸钢球、螺钉、螺帽的冲压模具、耐冲击锻造模具及红冲模、制作标准件、轴承、

工具等行业的冷镦、冷冲、冷压模具;弹头和弹壳的冲压模具等。

其牌号有:GF11GF15GF20GL32GL50

    株洲精特硬质合金有限公司是一家集生产、制造、销售于一体的硬质合金生产厂家,主打产品有硬质合金圆棒、

硬质合金圆盘刀片、硬质合金板材、硬质合金冷墩模等,也可根据客户的需求生产硬质合金冷墩模。
